排針（Pin Header）連接器廣泛應用于電子、電器、儀表中的PCB電路板中，其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用，構成板對板連接；或與電子線束端子配套使用，構成板對線連接；亦可獨立用于板與板連接。

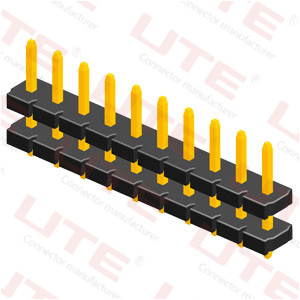

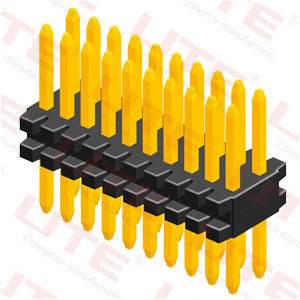

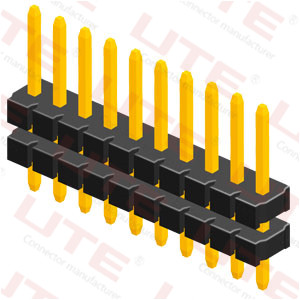

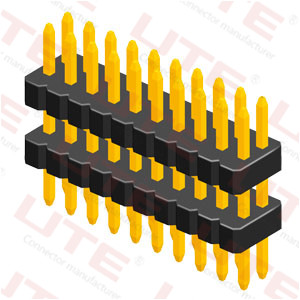

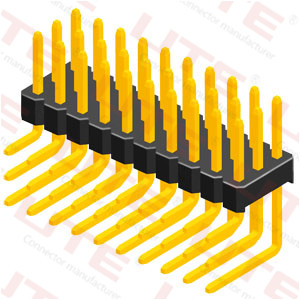

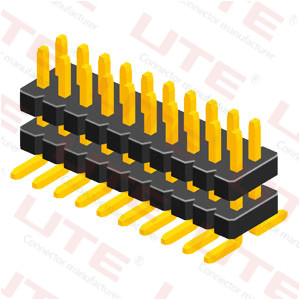

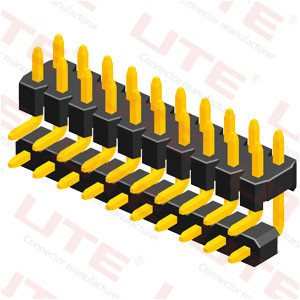

由于不同產品所需要的規格并不相同，因此排針也有多種型號規格，根據間距大致可分為5.08，3.96mm，2.54mm，2.00mm，1.27mm，1.00mm，0.8mm；根據排數有單排針，雙排針，三排針；根據封裝用法則有貼片SMT（臥貼/立貼），插件DIP（直插/彎插）。
| Electrical Current Rating : 0.75/1.0/1.5/3.0/7.0 Ampere Insulation Resistance : 1000 MΩ Min Dielectric Withstanding : 500 V Contact Resistance : 20/30 mΩ Max | Mechanical Contact Retention : 2.9/4.9N/7.8/9.8Pin Min Durability : 300 Cycles |
Material Housing : High Temperature Plastic UL 94V-0 Contact : Brass | Plating Contact : Gold plated on contact area Nickel plated overall |
Environment Characteristics Operating temperature : -40℃ to +105℃ |
